SYNCHRO BASE
- 구조 및 성능

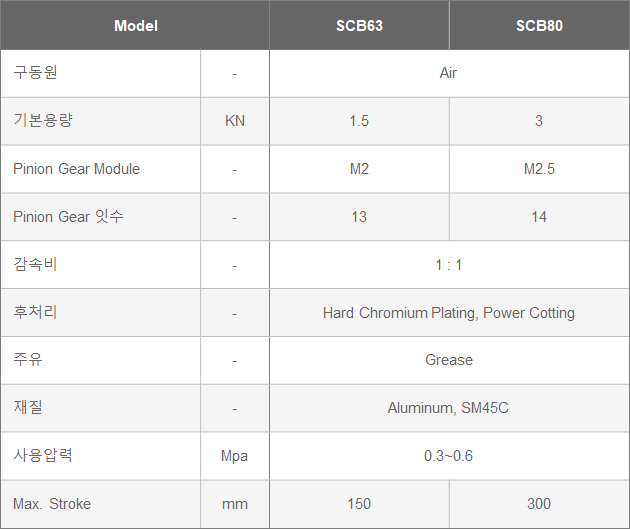

- 표준사양

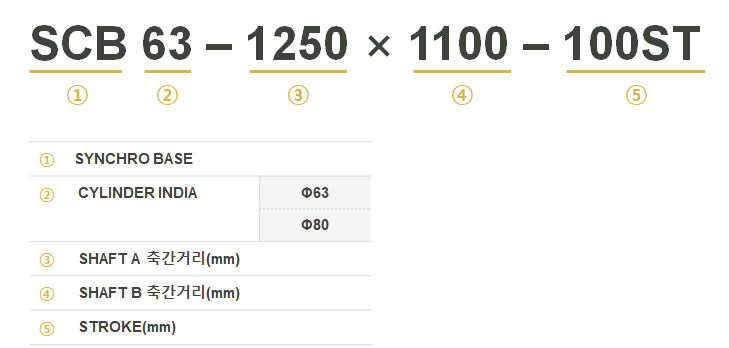

- 형식표시방법
- 구성 및 명칭
- 작동원리
- 세팅방법
- Gease 주입
- 표준사양
- 형식표시방법

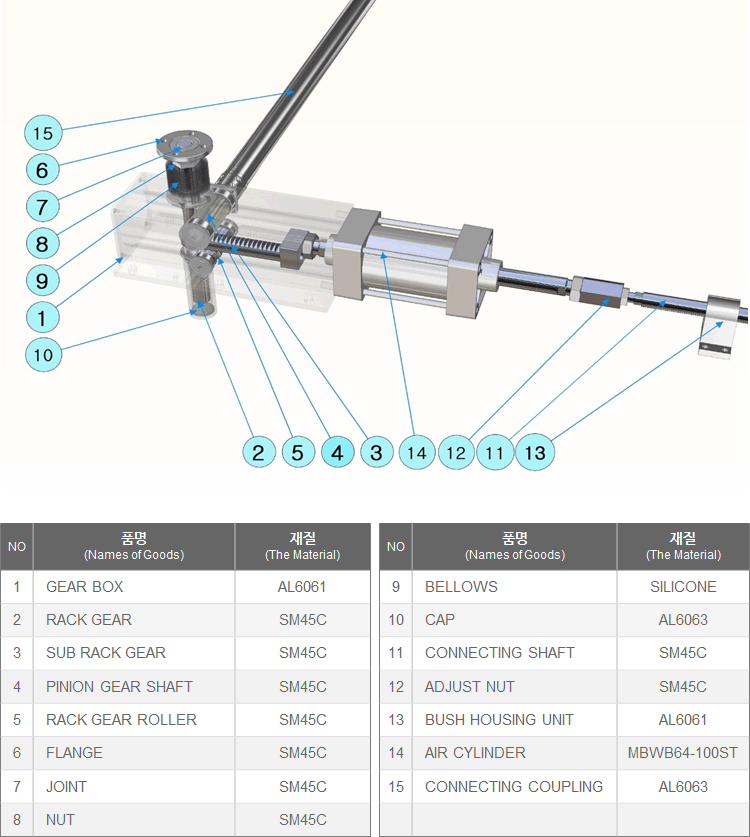

- 구성 및 명칭

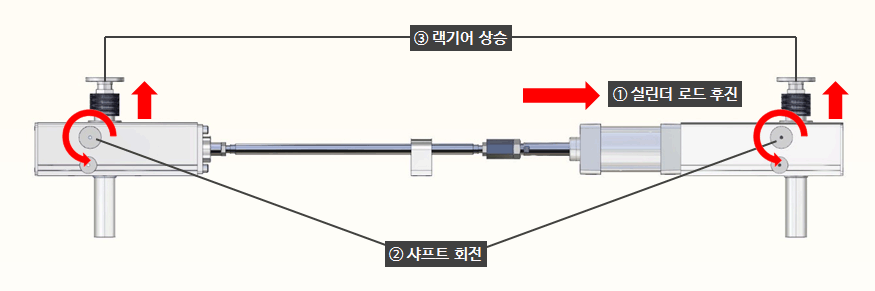

- 작동원리
- 세팅방법
- [기본사항]

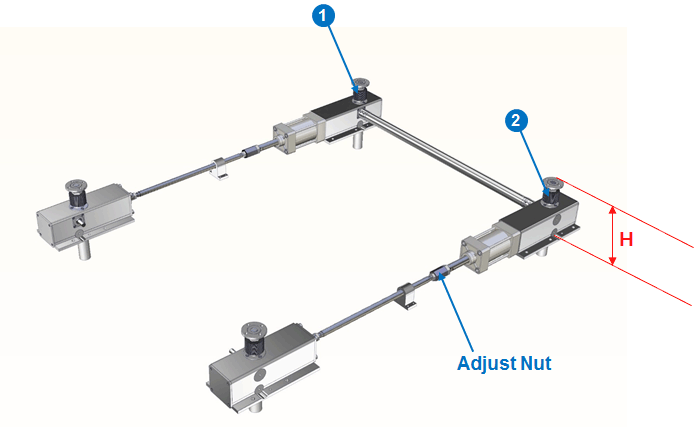

- 제품 출고시 초기높이 H는 도면상의 높이보다 약 0.5~0.1mm 작게 출고된다.
- 그림상의 Adjust Nut는 최대한 조절하지 않는다.
- 실린더가 부착된 ①,②번 기어박스의 초기높이는 플랜지부의 조인트와 너트를 이용해야만 높이 조절이 가능하다.
(실린더가 부착 안된 기어박스의 높이만 Adjust Nut 등을 이용하여 조절 가능) - 일반적으로 3개월마다 Rack Gear면의 Grease 도포상태를 점검하고, 6개월마다 보충을 하며, 그 양은 Rack Gear 면에 Grease가 고르게 도포되는 정도로 한다.
또한 1년에 한번은 Rack Gear 면에 발라져 있는 Grease를 깨끗하게 세척해 내고 새로운 Grease로 다시 급유한다.
- [1번 조절 사항]

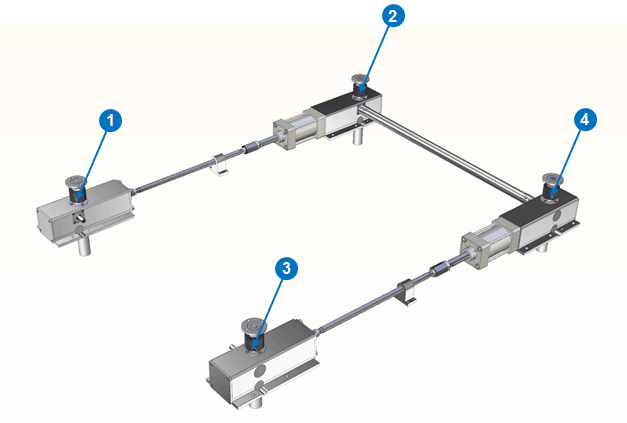

- ①,②,③,④ 4개소의 높이차이가 2mm 이내면 상부 플랜지부의 조인트와 너트를 이용하여 동일하게 조절한다.
- ②,④의 높이차이가 2mm 이상 차이가 발생하면 커플링 고정을 해제하여 높이를 맞춘 후 플랜지부의 조인트와 너트를 이용하여 최종적으로 동일하게 높이를 조절한다.
- [2번 조절 사항]
- Adjust Nut를 이용하여 높이를 조절 할 경우 기어박스 내부의 기어의 맞물림이 틀어질 수 있어 소음발생의 원인이 될 수 있다.
- 부득이하게 Adjust Nut를 조정하였다면 몇 번의 시운전을 통해 소음 및 진동 여부를 확인하여야 한다.
- 조정 후 소음 및 진동이 크게 발생하면 샤프트 틀어짐에 주의하여 Adjust Nut를 다시 조정하여야 한다.
- [Adjust Nut 조절]
- 1. 실린더가 부착된 기어박스의 높이는 변하지 않는다.

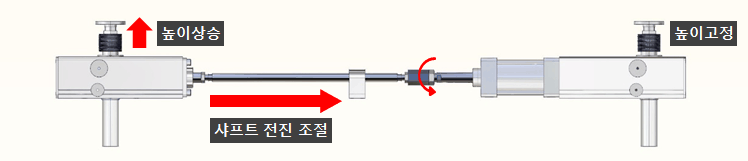

- 2. Adjust Nut를 조여 샤프트를 전진 조절하면 기어박스 높이가 상승한다.

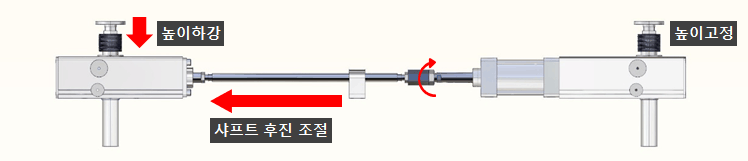

- 3. Joint Long Nut를 풀어 샤프트를 후진 조절하면 기어박스 높이가 하강한다.

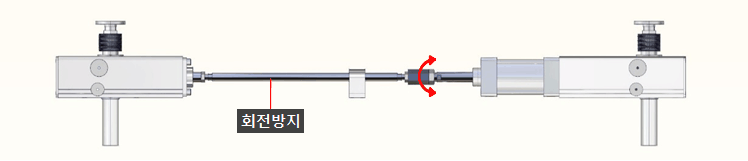

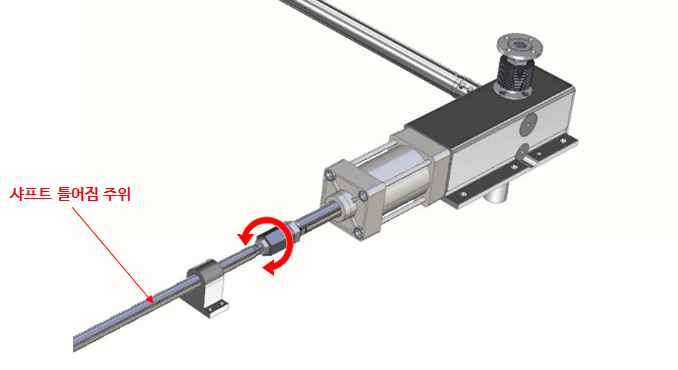

- 4. Joint Long Nut 조절시 샤프트 회전방지에 주의하여 조절한다.
- Grease 주입
- Clean Room 내에서 사용되는 Parallel Base의 Grease는 Silicone Grease를 사용한다.
- Silicone Grease는 산화되지 않고 또한 휘발성도 적어 장시간 사용 가능하지만, 기기의 사용빈도에 따라 정기적인 급유가 필요하다.

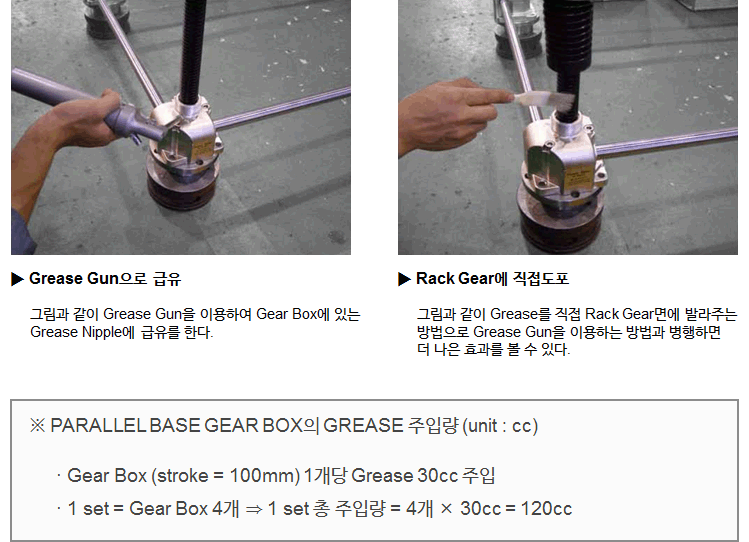

- 일반적으로 Gear Box 외부에 부착된 Grease Nipple에 Grease Gun을 이용하여 급유하는 방법과, Rack Gear 면에 직접 발라주는 방법이 있다.
- 일반적으로 3개월마다 Rack Gear면의 Grease 도포상태를 점검하고, 6개월마다 보충을 하며, 그 양은 Rack Gear 면에 Grease가 고르게 도포되는 정도로 한다.
또한 1년에 한번은 Rack Gear 면에 발라져 있는 Grease를 깨끗하게 세척해 내고 새로운 Grease로 다시 급유한다. - 사용빈도수가 많은 (240Cycle/Day)에서는 1개월 점검, 3개월 보충, 6개월 주기로 교환을 해준다.
