LM RACK JACK

  • 구조 및 성능
  • Rack/Pinion 방식의 구조에 LM guide가 삽입된 구조로 pinion gear의 회전 운동에 의하여 rack gear에 삽입된 LM guide를 통하여 직선운동을 하는 구조이다.
  • Rack gear의 직선 운동시 LM guide가 부착되어 있어 승하강시 rack gear의 흔들림이 없어 제품의 직진도가 정밀하다.
  • 일반 RACK JACK에 비하여 고속 이동이 용이하며 저소음이 특징이다.
  • 백래쉬가 거의 없는 구조로 정밀도가 뛰어나며 servo motor를 사용하여 정밀한 중간 제어에 용이하다.
  • 표준사양
  • 선정표

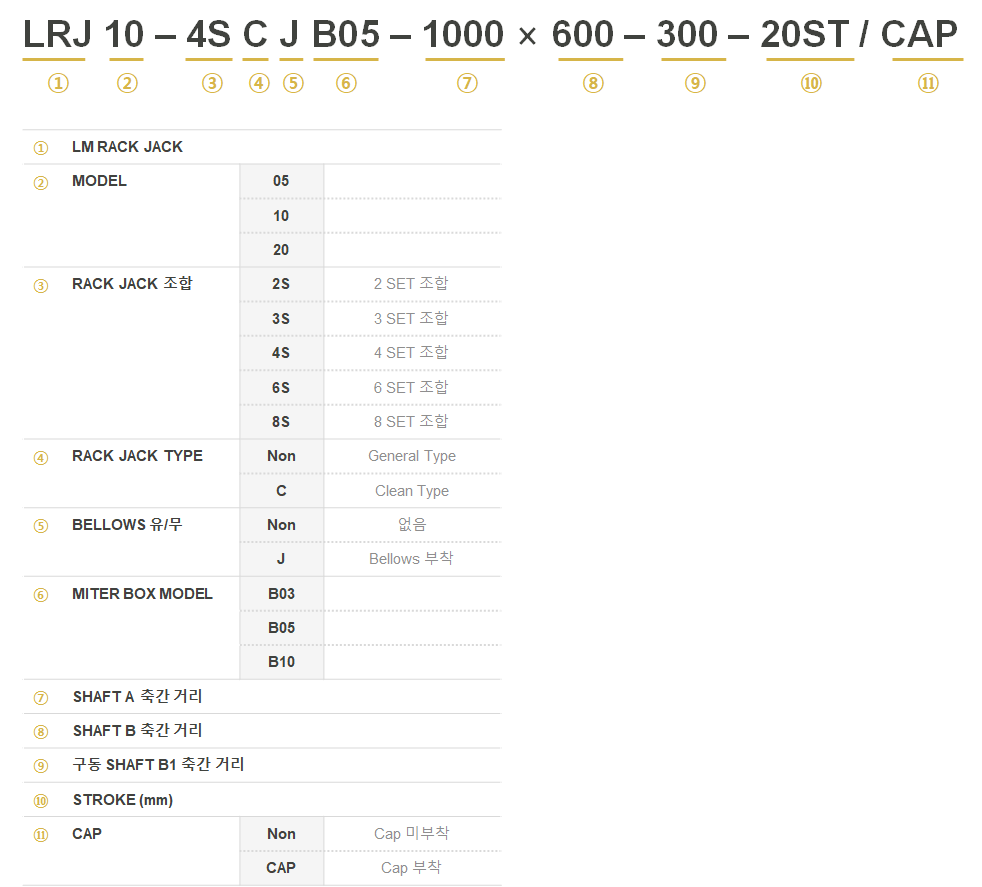

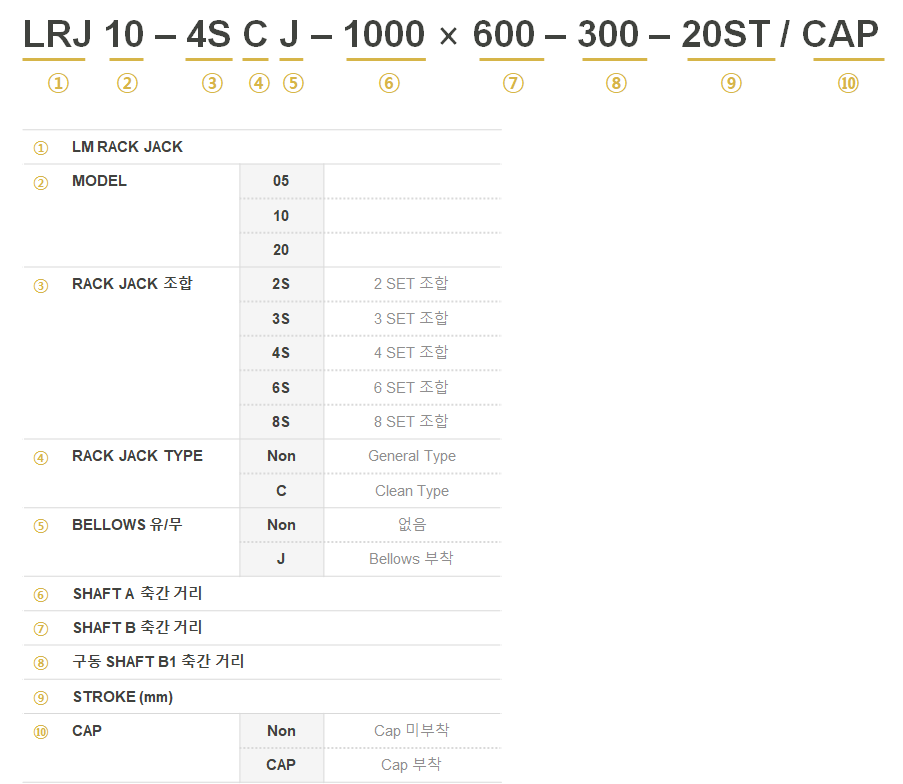

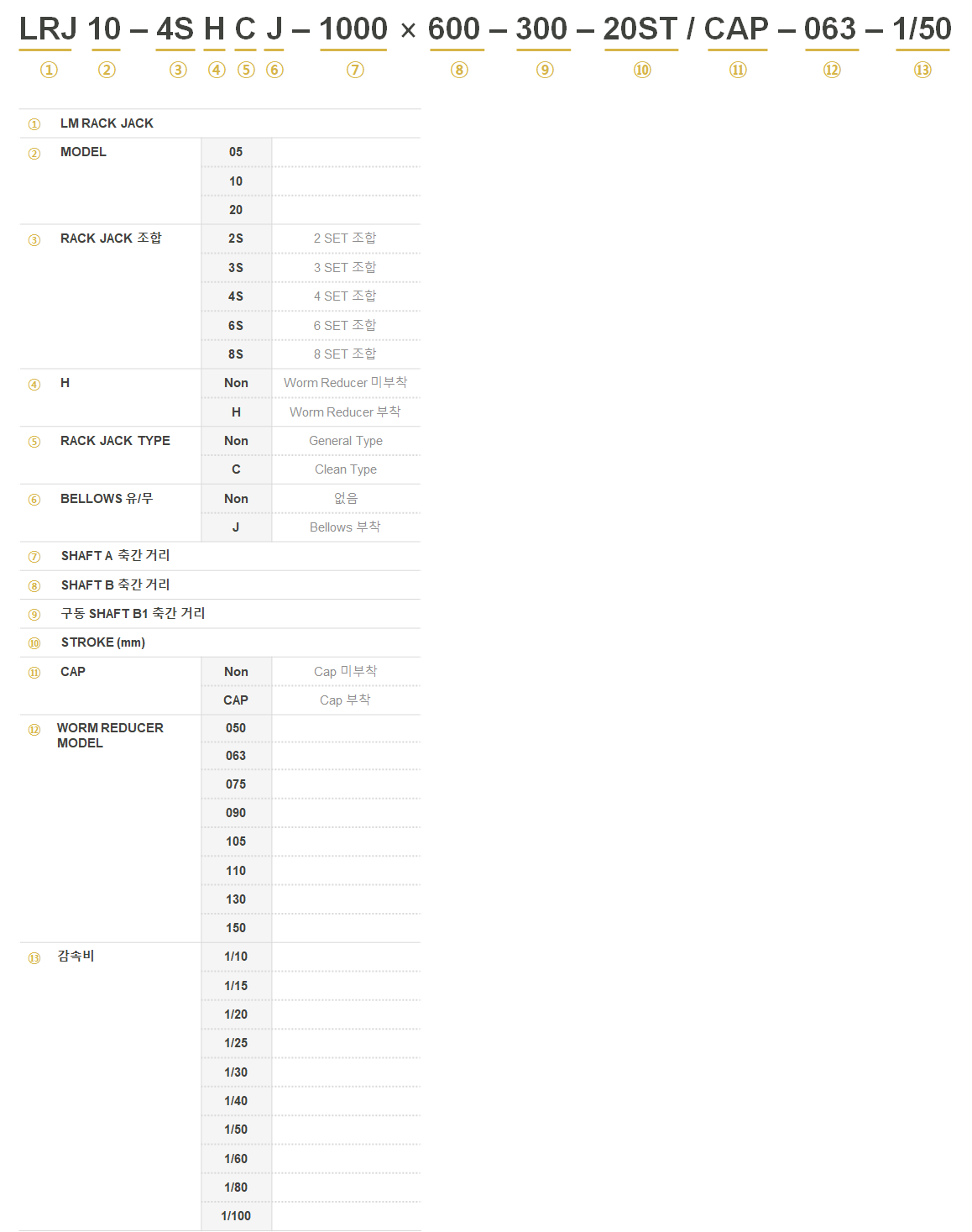

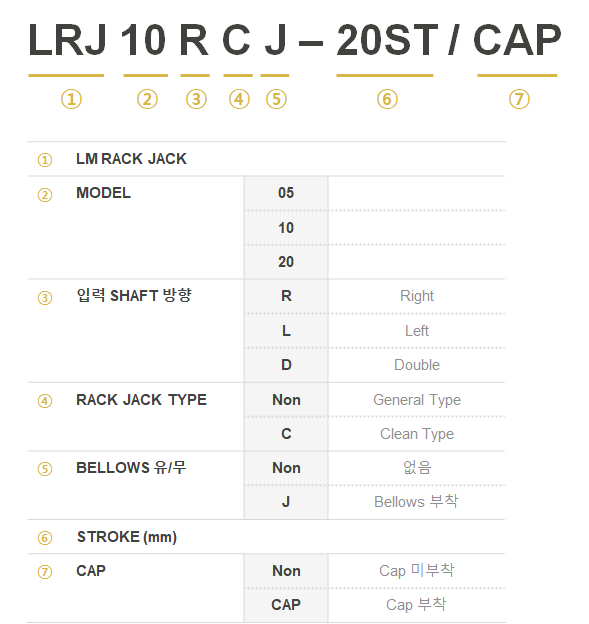

  • 형식표시방법

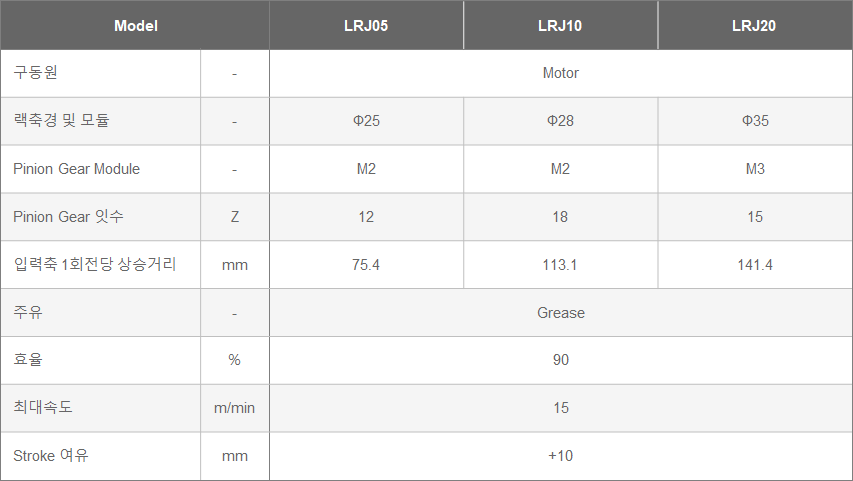

  • 사양표
  • LRJ00R (D) Type
  • LRJ00-4S Type

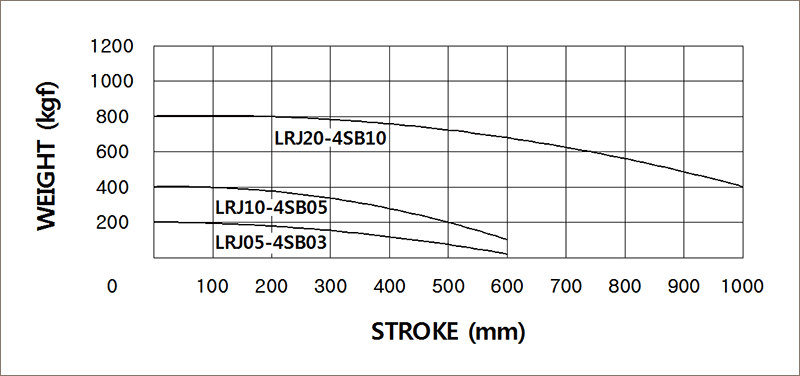

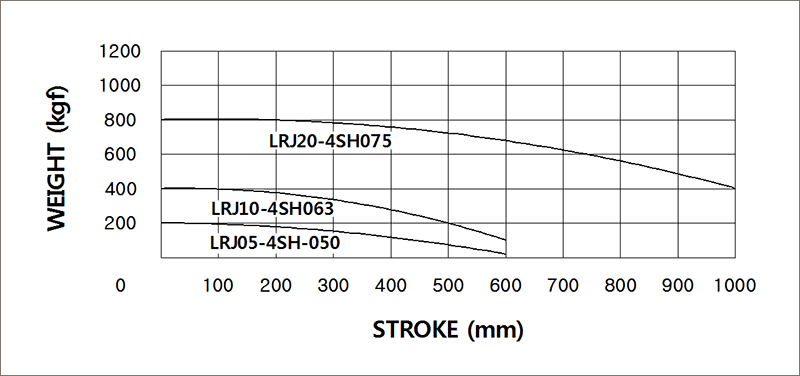

▣ 그래프를 이용한 선정방법
사양 (specification) 선정방법 (selecting method)
1. 하중 : 200kgf
2. Stroke : 300mm
3. 축간거리 L×W : 500×500mm
4. 속도 : 6m/min 5. LRJ00-4S type 		LRJ00-4S type 그래프를 보면 하중 200kg과 300stroke의 교차점이 그래프 하측에 위치 하므로, LRJ10-4S model을 선정한다.
  • LRJ00-4SB Type
  • LRJ00-4SH Type
  • LRJ00 Type
  • LRJ00-4S Type
  • LRJ00-4SB Type
  • LRJ00-4SH Type
