MOTOR LIFTER

It is possible to accurate location control using a ball screw or a geared motor.
It is also less noisy than an oil hydraulic lifter.

  • 구조 및 성능
  • Ball screw 또는 Belt에 Geared Motor를 사용하여 정밀한 위치 제어가 가능하며, 유압식 Lifter에 비해 소음이 현저히 적다.
  • 유압 Unit와 같은 별도의 장치물이 필요 없으므로 주변 공간 활용이 자유로우며, 대차용 Lifter에도 사용이 가능하다.
  • 회전운동 부위는 Ball bearing을 사용하여, 마찰력을 최소화 하여 높은 기계 효율을 얻을 수 있다.
  • 오일 누수의 문제점이 없어 주변을 항상 청결히 할 수 있다.
  • 종류
  • 형식표시방법

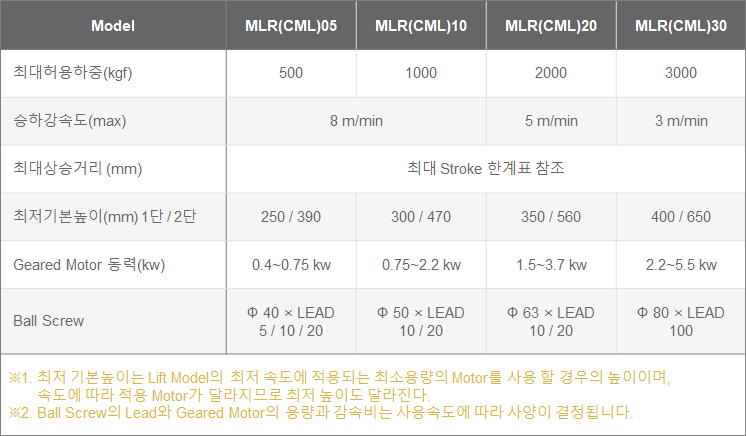

  • 표준사양
  • 기술자료
  • Dimension
  • MLR Type (Spindle type)
  • MLR Type은 Link의 힌지점이 우측에 위치한 Type으로, Lifter가 상승 할수록 상,하부 Frame에 Roller가 지지하는 면이 좁아진다.
  • 주로 Conveyor line의 Diverter나 반송 장치에 적합하다.
  • MLC Type (Spindle type)
  • MLC Type은 Link의 힌지점이 중앙에 위치한 Type으로, Lifter가 상승 할수록 상,하부 Frame에 Roller가 지지하는 면이 좌,우측 균일하게 좁아진다.
  • 반송물이 아닌 고정된 화물을 승하강 시키거나 중앙에 정하중을 받는 조건에 적합하다.
  • CML Type (Cam&Spindle type)
  • CML Type은 X-Link에 Round Cam을 가공하여 Idle Roller 가 Link를 벌리며 상승하는 구조이다.
  • Up-down시에 좌우 흔들림이 적다.
  • 2 Stage Lifter의 구성이 가능하다.
  • Lifter 내부에 Power Base를 추가 설치하면 최소 흔들림의 보완이 가능하다.
  • BML Type (Cam&Belt type)
  • BML Type은 Flat Belt를 이용하여 Up/Down 하는 구조이다.
  • 다른 Type에 비해 빠른 Speed가 가능하다.
  • Belt를 사용하여 구동부에 별도의 급유가 필요없다.
  • Geared Motor가 Lifter 외부에 위치하므로 Motor의 관리가 용이하고 또한, 최저 높이가 낮다.
  • Geared Motor의 외부 위치의 결정이 가능하며 조건에 따라 Coupling 또는 Universal Joint와의 연결이 가능하다.
  • ML Series
  • ML Series

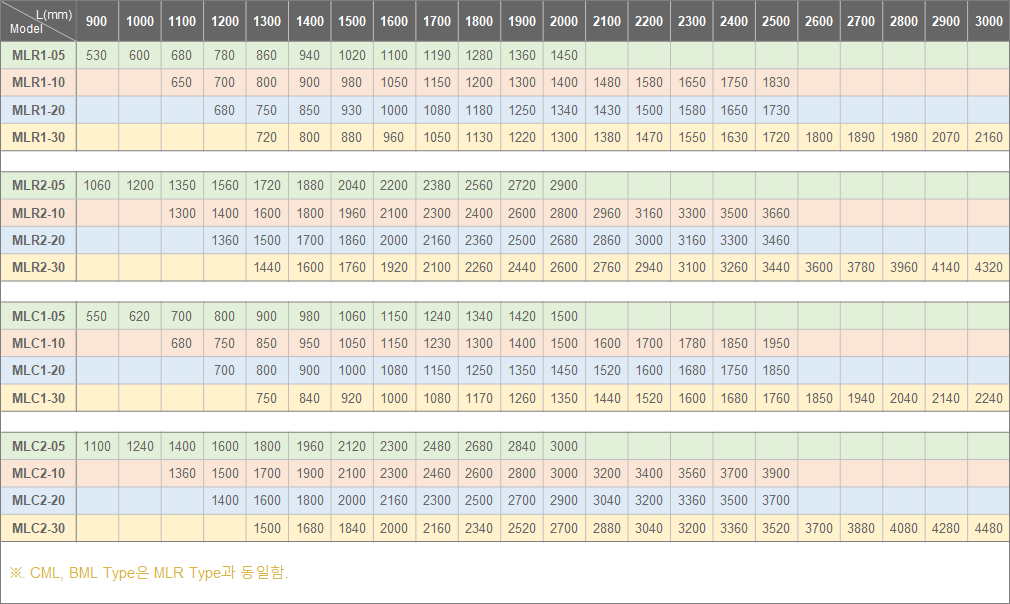

  • 최대 STROKE 한계표
  • ※ CML, BML Type은 MLR Type과 동일하다.

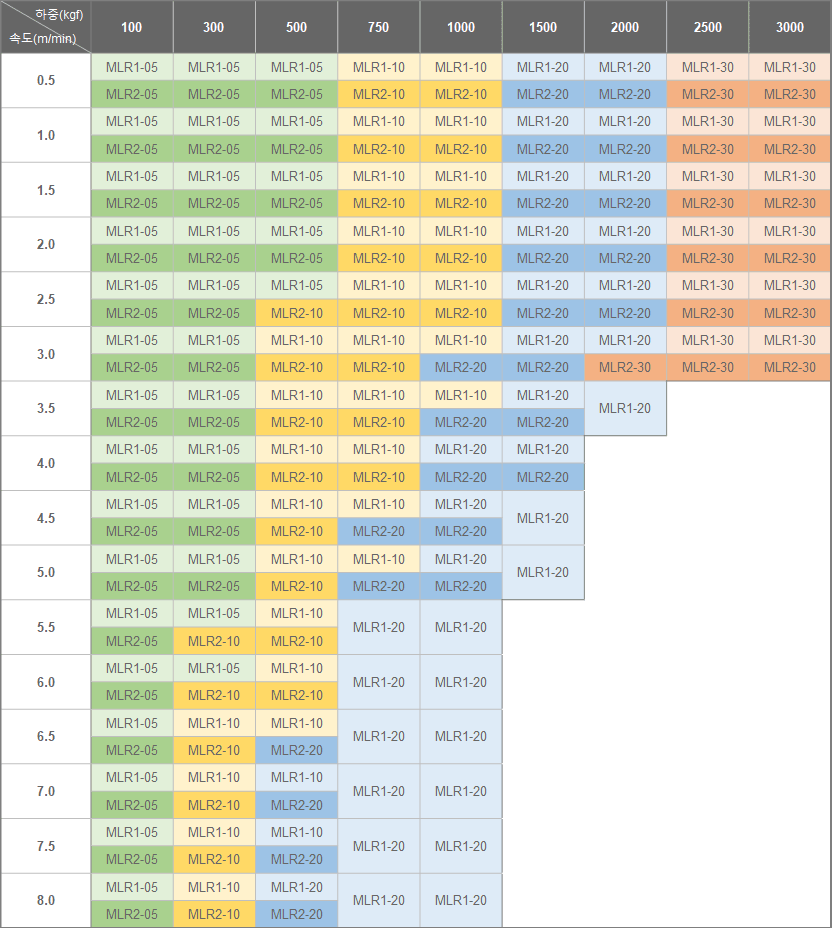

  • 적재 하중 및 승강 속도에 따른 기종 선정표
  • ※ MLC, CML, BML type도 동일하다.
  • ※ 적용 하중은 화물하중과 Lift 상부 Frame의 중량을 포함한 중량이다.

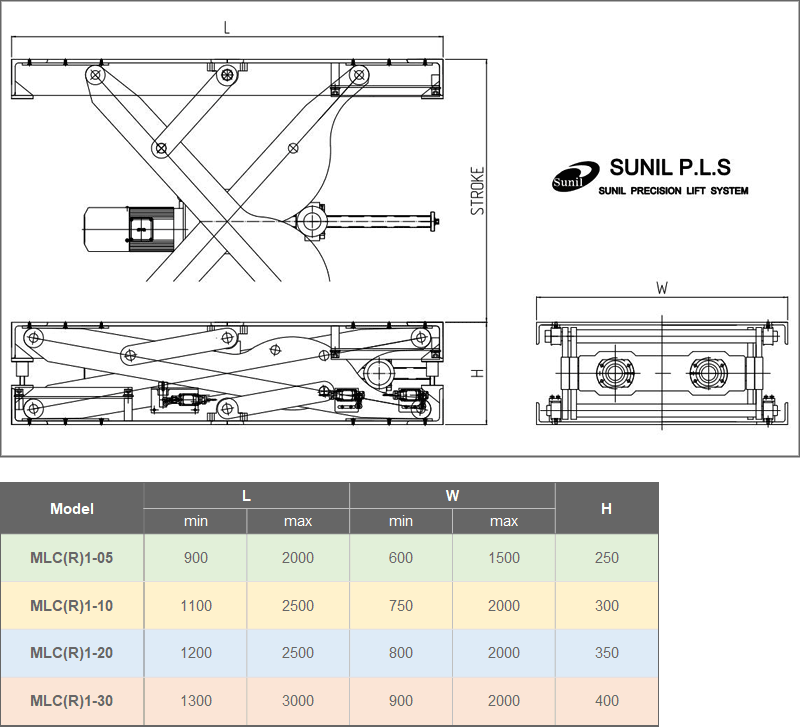

  • MLC(R)1 Type

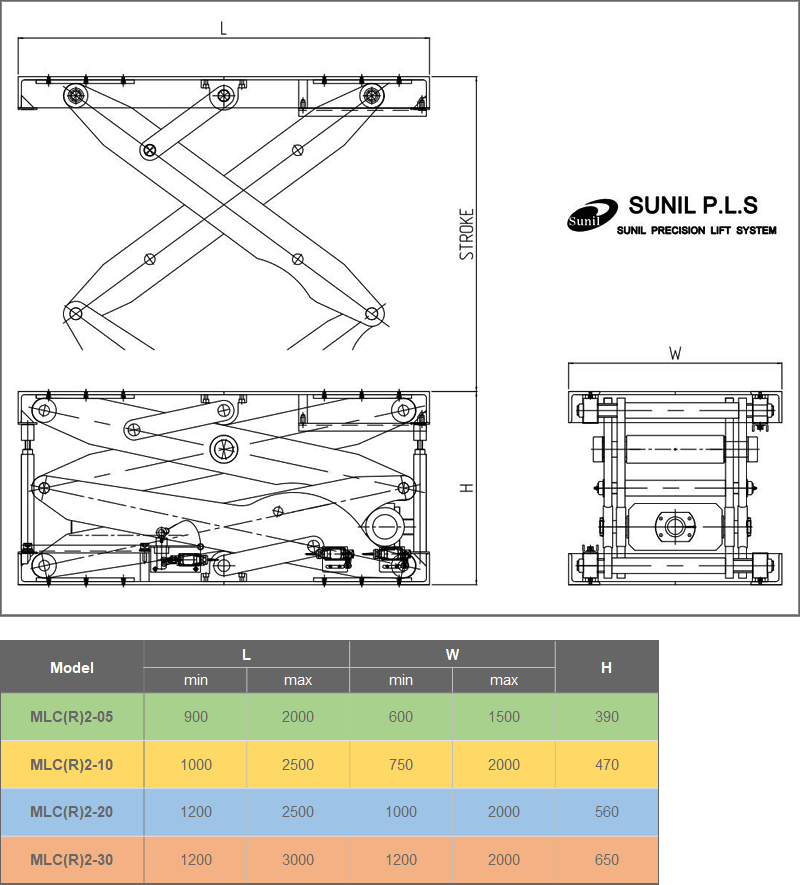

  • MLC(R)2 Type
